Când vine vorba de armătură din oțel, diferența dintre o lucrare bună și una care începe să dea emoții la primul stres serios stă în două lucruri simple: cât o dimensionezi și cum o așezi în beton. Nu e vorba doar de „să fie fier înăuntru”, ci de poziție, acoperire, ancorare și distanțe corecte. Aici se joacă, de fapt, rezistența unei grinzi, a unei plăci sau a unei fundații.

Cum se dimensionează armătura din oțel în beton armat

Dimensionarea nu se face după ochi și nici după regula „punem mai mult, ca să fim siguri”. În proiectarea de beton armat, inginerul pornește de la încărcări, deschideri, tipul elementului, clasa betonului și cerințele de ductilitate. Dacă vorbim de o casă obișnuită, tot proiectul de structură stabilește diametrele, numărul de bare și poziția lor. Dacă improvizezi, riști să pui armătură din oțel prea puțină, prea multă sau pur și simplu prost distribuită.

Ce se urmărește, în practică? Ca armătura să preia eforturile de întindere pe care betonul nu le duce bine. Betonul e foarte bun la compresiune, dar la întindere se comportă modest. De aici și cuplul clasic: beton plus oțel. Și da, contează enorm unde apare tensiunea maximă. Într-o grindă, de exemplu, partea de jos din deschidere cere de obicei armare principală, iar în zona reazemelor lucrurile se schimbă.

Un proiectant ia în calcul și zona seismică, mai ales în România, unde detaliile de ductilitate nu sunt un moft. În multe situații, barele longitudinale, etrierii și zonele de confinare sunt la fel de importante ca diametrul în sine. O bară groasă, pusă prost, nu te salvează. Uneori, o armare corect detaliată, cu distribuție bună, face mai mult decât o mână de fier aruncat „ca să fie”.

Ce înseamnă, concret, o dimensionare corectă

În limbaj simplu, dimensionarea înseamnă alegerea unei cantități suficiente de oțel, cu diametrul potrivit, la distanța potrivită și pe lungimea potrivită. Nu e o formulă universală, pentru că placa de la etaj, centura și talpa fundației nu lucrează la fel.

Totuși, câteva repere sunt utile, mai ales când verifici un plan sau discuți cu echipa de pe șantier:

  • diametrul barelor principale se alege în funcție de eforturi și de elementul structural;
  • numărul de bare nu se „rotunjește” după inspirație, ci după suprafața de oțel cerută de proiect;
  • etrierii au rol de prindere și confinare, nu sunt decor;
  • distanța dintre bare trebuie să permită turnarea și vibrarea corectă a betonului;
  • zonele de suprapunere și ancorare trebuie respectate, altfel bara nu lucrează cum trebuie.

Mulți confundă „mai gros” cu „mai bun”. Nu chiar. Dacă pui bare prea apropiate, betonul nu mai intră bine printre ele, apar goluri, iar armătura din oțel nu mai lucrează împreună cu masa de beton. Iar asta, pe șantier, se vede abia prea târziu.

Plasarea armăturii în beton: ce contează pe șantier

Aici apar cele mai multe probleme. Planul poate fi bun, dar dacă fierul este pus câțiva centimetri mai sus sau mai jos, dacă distanțierii lipsesc ori dacă etrierii sunt legați de formă, rezultatul nu mai corespunde. Betonul armat funcționează doar când armătura stă exact unde a gândit proiectantul.

Primul lucru este acoperirea cu beton. Asta înseamnă stratul de beton care protejează fierul de coroziune și foc, dar și poziționarea lui corectă față de suprafața elementului. Dacă armătura stă prea aproape de exterior, apar riscuri de rugină și fisurare. Dacă stă prea adânc, poate pierde eficiență structurală.

Al doilea lucru este distanța între bare. Betonul trebuie să pătrundă și să îmbrace armătura din oțel. În mod practic, fierul înghesuit devine o problemă la turnare. Se bat oamenii pe vibrare, se insistă cu pompa, dar dacă spațiul e prost gândit, n-ai ce să faci. Iar un gol de beton lângă bară e fix genul de detaliu care se vede mai târziu, când nu mai poți corecta ușor.

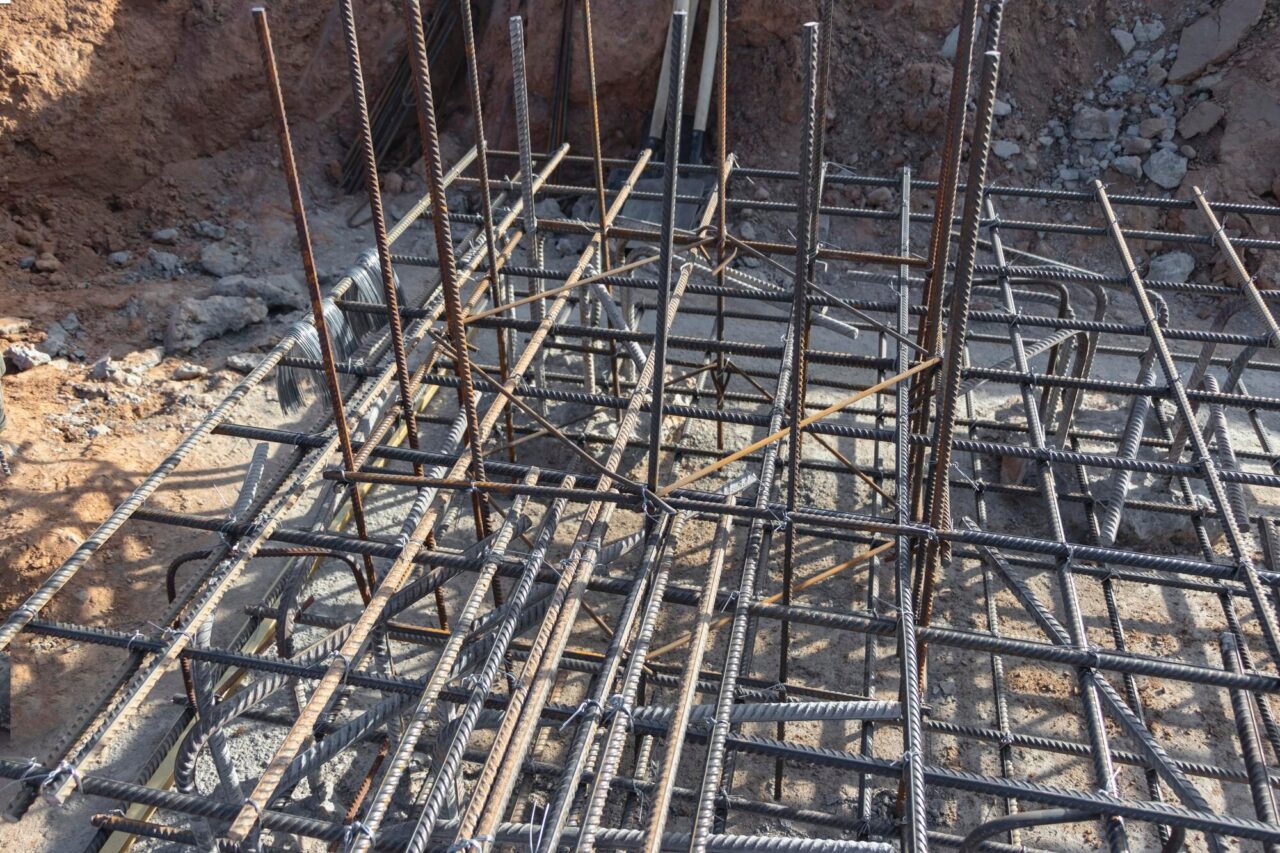

Al treilea aspect ține de poziționare. La plăci, de regulă, ai armare jos în câmp și armare sus în zonele de reazem, în funcție de proiect. La grinzi, barele longitudinale trebuie să stea bine fixate, iar etrierii să respecte pasul cerut. La fundații, distribuția armăturii trebuie să țină cont de încărcările transmise și de modul în care terenul reacționează.

Etrieri, ancorare și suprapuneri

Etrierii sunt adesea subestimați. Ei nu sunt doar „clemele alea de pe lateral”, ci piesa care ține armătura principală la locul ei și ajută elementul să lucreze corect la forfecare și la seism. Dacă sunt rari, prost închiși sau plasați haotic, structura pierde din comportarea dorită.

Ancorarea e iarăși un punct sensibil. Bara nu trebuie doar să ajungă într-un punct, ci să aibă suficientă lungime de dezvoltare sau cârlige, acolo unde proiectul cere asta. O bară tăiată prea scurt nu „ține” ca în desen, chiar dacă la vedere pare ok.

La fel de importante sunt suprapunerile. Când nu ai bare suficient de lungi, ele se îmbină pe o porțiune calculată, nu la întâmplare. Dacă suprapunerea e prea scurtă sau se face toate în același loc, apar zone slabe. Și, sincer, asta e genul de economie care costă cel mai scump.

Greșeli frecvente pe care le vezi des

Chiar și pe șantiere unde lumea are experiență, apar aceleași scurtături. Unele par mici. Nu sunt.

  • Se mută armătura din poziția proiectată ca să „iasă cofrajul mai ușor”.
  • Se folosesc distanțieri improvizați sau prea puțini.
  • Se lasă fierul prea aproape de marginea betonului.
  • Se îndoaie barele pe șantier fără un control clar al formei și razei de curbare.
  • Se îngrămădește armătura din oțel în zone unde betonul nu mai are loc să treacă.
  • Se uită de etrierii suplimentari în zonele solicitate mai puternic.

Șantierul are întotdeauna tentația asta: „merge și așa”. Dar betonul nu iartă prea mult. Dacă vrei durabilitate, trebuie să tratezi fiecare detaliu ca pe o piesă dintr-un mecanism, nu ca pe o formalitate.

Cum verifici rapid dacă armarea pare făcută corect

Dacă nu ești structurist, nu vei face o verificare de proiect completă din ochi. Dar poți observa câteva lucruri care spun multe. Fierul trebuie să fie curat, bine legat, bine fixat și așezat la nivelul din plan. Distanțierii trebuie să existe, iar cofrajul să lase loc pentru acoperirea cu beton.

Mai urmărește și altceva: lucrătorii au loc să vibreze betonul sau armătura e atât de deasă încât turnarea va fi chin? Dacă răspunsul e a doua variantă, merită ridicată o sprânceană și pusă întrebarea potrivită înainte de turnare. După ce betonul a fost turnat, discuția devine mult mai scumpă.

În proiectele serioase, armătura din oțel nu se verifică doar la cantitate. Se verifică legarea, poziția, protecția, continuitatea și felul în care toate astea se potrivesc cu cofrajul și cu tehnologia de turnare. De fapt, aici se separă lucrarea făcută „ca la carte” de cea făcută doar ca să se vadă frumos în ziua turnării.

Întrebări frecvente

De ce este importantă plasarea armăturii în beton armat?

Pentru că poziția barelor influențează direct modul în care elementul preia eforturile. Dacă armătura din oțel nu e unde trebuie, betonul nu mai lucrează cum a fost proiectat, iar rezistența și durabilitatea scad.

Cum alegi diametrul armăturii din oțel?

Diametrul se alege prin proiect, în funcție de încărcări, tipul elementului și cerințele structurale. Nu se stabilește „după ureche”, iar pentru orice construcție serioasă decizia aparține inginerului structurist.

Ce rol au etrierii la grinzi și stâlpi?

Etrierii țin armătura principală în poziție, ajută la preluarea forțelor tăietoare și îmbunătățesc comportarea la solicitări mari, inclusiv la cutremur. Dacă sunt puțini sau prost montați, structura pierde din calitate.

Ce se întâmplă dacă armătura este prea aproape de exterior?

Când acoperirea cu beton este insuficientă, crește riscul de coroziune și de degradare în timp. Fierul expus mai ușor la umezeală și la agenți agresivi își pierde protecția, iar fisurile pot apărea mai repede.

Notă: Informațiile de mai sus au rol orientativ și nu înlocuiesc proiectul de structură sau verificarea din șantier. Pentru dimensionarea și plasarea corectă a armăturii din oțel, discută cu un inginer structurist și, unde e cazul, cu dirigintele de șantier.

În construcții, fierul nu „salvează” nimic dacă e pus la întâmplare. Dar, când armătura din oțel este dimensionată bine și așezată corect, betonul armat devine exact ce trebuie să fie: o structură care stă liniștită și după ani buni, nu doar în ziua turnării. Și asta se vede, mereu, mai târziu decât ai vrea.
